 MOS管测试仪 > JK9610A场效应管测试仪
产品编号:3159323716

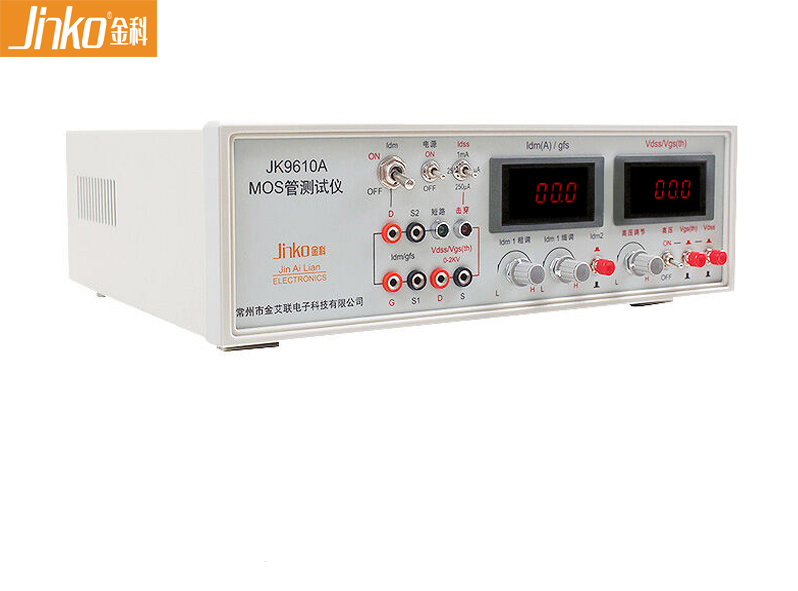

产品名称:JK9610A场效应管测试仪
规格:LA20094185334
产品备注:可用于标称电流约在2-85A,功率在300W以内的N沟导功率场效应管主要参数的测试。
产品类别:MOS管测试仪
9610A和9612的区别:
9610A可以测三个参数:A:击穿电压VDSS  开启电压VGS  Gfs跨导
                      B:三个参数只能一项一项测
9612可以测三个参数:A:开启电压VGS  Gfs跨导 通态电阻Ron  极间电容Cir 四个参数一起测
                                   B:效率高,
                                   C:带分选报警 适合大批量来料检验

功率场效应管测试仪/MOS管测试仪/MOS管分选仪/MOS管配对仪  深圳JK9610A场效应管测试仪 上海JK9610A场效应管测试仪 常州JK9610A场效应管测试仪 JK9610A场效应管测试仪价格 JK9610A场效应管测试仪销售 JK9610A场效应管测试仪参数  JK9610A场效应管测试仪报价
一、概述
       JK9610A型功率场效应管测试仪,是一种新颖的全数字显示式功率场效应管参数测试装置,可用于标称 电流约在2-85A,功率在300W以内的N沟导功率场效应管主要参数的测试。它可以准确测量击穿电压 VDSS、栅极开启电压VGS(th)和放大特性参数跨导Gfs,尤其是跨导Gfs的测试电流可以达到50A,由于采 用脉冲电流测试法,即使在大电流测试时也不会对被测器件造成任何损坏,更可以在大电流状态下对场效 应管进行参数一致性的测试(配对);仪器完全可用于同等电流等级的IGBT参数的测量;仪器还是一台性 能十分优越的电子元器件耐压测试装置,其测试耐压时的漏电流有1mA、250uA、25uA 三挡可以选择。仪器 主要用于功率场效应管和IGBT的质量检验、参数的配对及其它电子元器件的耐压测试之用。仪器分N沟导型 测试仪和P沟导型测试仪两种。仪器外型美观、性能稳定、测量准确、操作简单、使用安全方便。
二、主要技术性能
        1、击穿电压VDSS测量范围: 0—1999V, 精度:≤2.5% 。
        2、IDSS可分三挡选择: 1mA、250uA、25uA 。
        3、栅极开启电压VGS(th) 测量范围: 0—10V。 精度:≤5% 。
        4、Gfs跨导测试电流Idm:不小于1—50 A连续可调, 精度:≤10 % 。
     5、Gfs跨导测试范围:1—100 。
三、主要测试功能
        1、功率场效应管的击穿电压VDSS、栅极开启电压VGS(th)、跨导Gfs的测试。
        2、IGBT的击穿电压V(BR)ces、栅极开启电压VGE(th)、跨导Gfs的测试。
        3、功率场效应管和IGBT在50A以下的任意电流状态下一致性的测试,可用于配对。
        4、对其它更大电流和功率的场效应管及IGBT的测试:(见下面介绍)。
     5、各类晶体三极管、二极管、稳压管击穿电压的测试。
        6、压敏电阻电压的测试等。
四、测试盒与测试线
        1、利用测试盒可以方便的测试TO-126、TO-220、TOP-3等类似封装的功率场效应管和IGBT。
     2、利用测试线可以测量其它金属类、模块类等封装形式的功率场效应管和IGBT。


测试实例
型号

击穿电压
Vdss
开启电压
Vgs(th)
跨导S
Gfs
Gfs
测试电流
标称电流
ID
标称功率
PD
封装
IRF640
基本参数
200V
2-4V
≥6.8
11A
18A
150W
TO-220

实测参数
225V
3.0V
12
11A



IRF1010
基本参数
60V
2-4V
≥69
50A
84A
200W
TO-220

实测参数
66V
3.2V
67
50A



IRF3205
基本参数
55V
2-4V
≥44
62A
110A
200W
TO-220

实测参数
60V
2.9V
68
60A



FQP70N08
基本参数
80V
2-4V
41
35A
70A
155W
TO-220

实测参数
86V
3.2V
46
35A



75NF75
基本参数
75V
2-4V
20
40A
80A
300W
TO-220

实测参数
81V
3.6V
52
40A



IRFP064
基本参数
55V
2-4V
≥42
59A
110A
200W
TO-3P

实测参数
67V
2.5V
57
60A



2SK1120
基本参数
1000V
2.5-5V
4
4A
8A
150W
TO-3P

实测参数
1086V
2.3V
5
4A



G160N60
基本参数
600V
3.5-6.5V
*
80A
160A
250W
TO-247

实测参数
626V
3.9V
35
60A



H40T120
基本参数
1200V
5-6.5V
21
40A
75A
270W
TO-247

实测参数
1390V
5.7V
20
40A



60N170D
基本参数
1700V
3.5-7.5V


60A
200W
TO-247

实测参数
1798V
4.8V
30
60A
